今天修改了崇友的電子門控板,由市售的門控器替代.
所需零配件
1.門控器*1
2.近接磁簧開關*2
3.DC24 relay*3 , DC110V relay*1

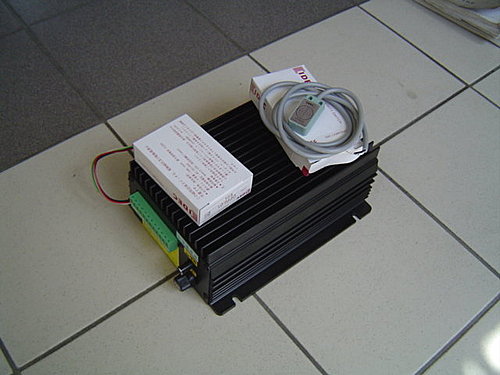

這是今天的主角,門控制器和磁簧近接開關

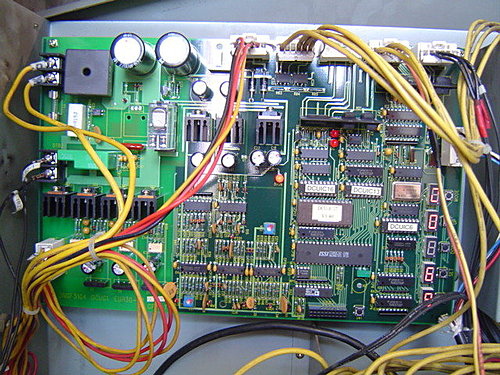

要被取代掉的電子門控板
更換步驟

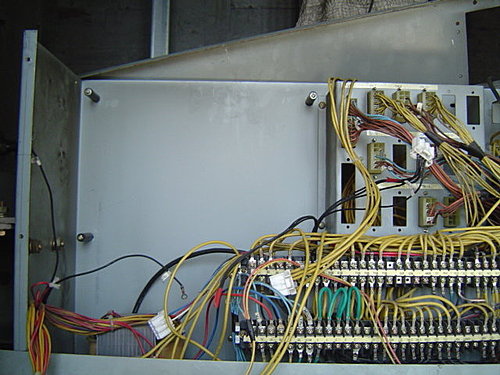

1.先拆下原先電子門控板.

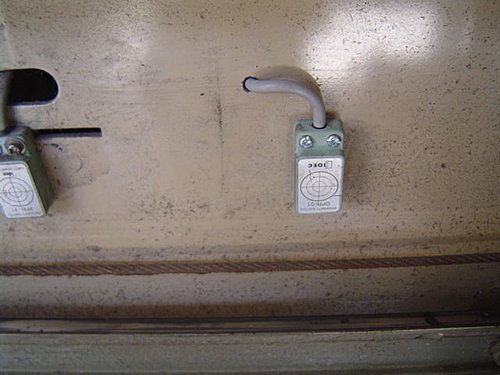

2.依近接開關遮板的相對位置裝設磁簧近接開關

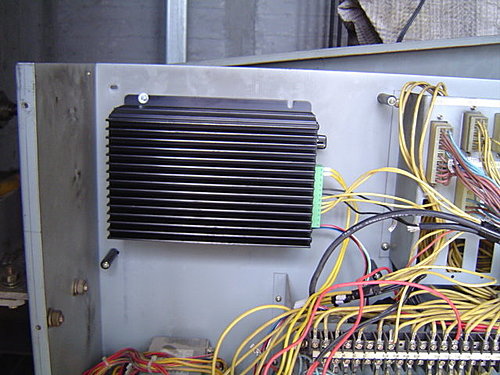

3.按門控制器的接線方式接線.
4.依原控制板送回,門全開(18DS)及23Ds信號.
5.測試完工.經測試後性能相當優異,且無原門控系統若馬達encoder損壞時,馬達失控的弊病.
而且很簡單就可以替換了 ...
以後就不會有待料中的情形發生......
