這是客戶向我們購買控制板,自己配盤的成果.

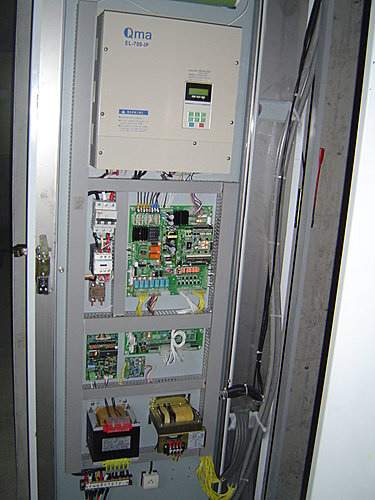

PM主機的無機房電梯控制盤.採用並列式叫車(LN-32),搭配通達3線傳輸式顯示面板.

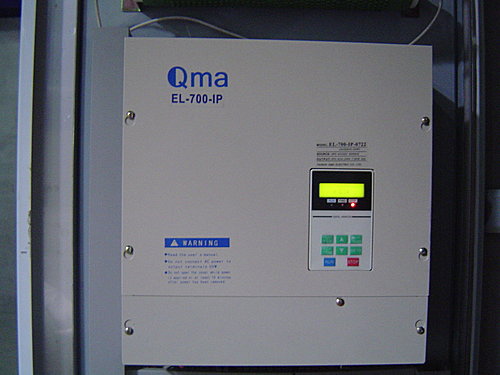

QMA EL-700-IP 永磁同步馬達控制器.

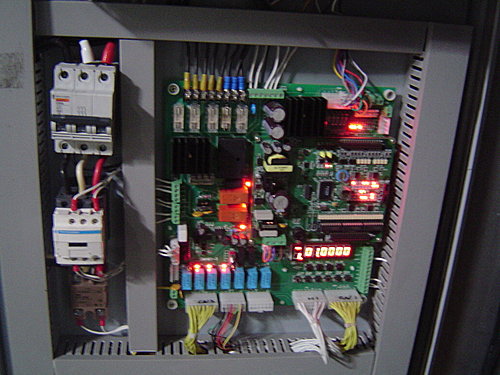

當然是我們家的控制板了.

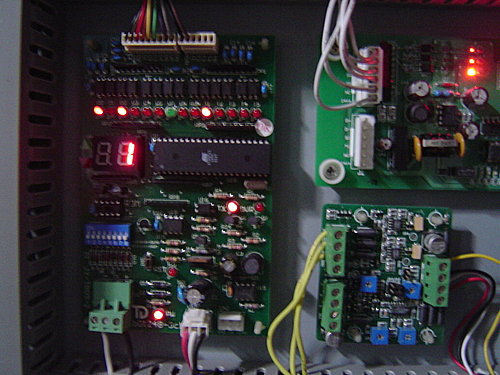

（左)通達3線傳輸式顯示面板用的界面板.只要送樓層碼及上下行燈及RUN信號給這片界面板.
透過這界面板及3條傳輸線(+24,RX,GND)就可以將顯示樓層及目前的方向顯示在面板上,很是方便.
(右上)LN-32並列叫車板.
(右下)LOAD SENSOR用界面板,利用差動變壓器偵測目前車廂載重情形(AC),轉換為+10V ~ -10V的
DC電壓信號,做為起動轉矩補償用.

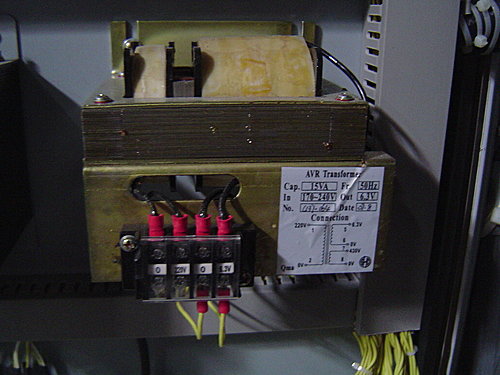

供應一穩定交流電壓給差動變壓器使用的 " 定電壓變壓器 ".
