這陣子比較空閒又整理辦公室時發現,當初為DIY雕刻機買的滑台已擺了一陣子.

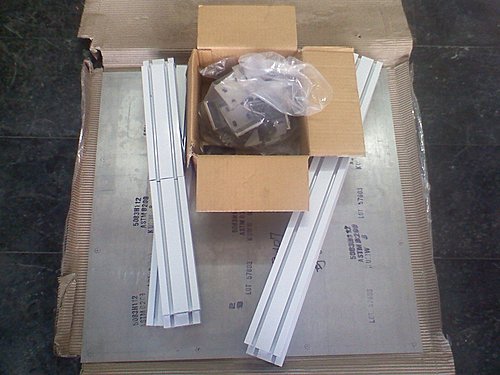

趁這個時間量了下尺寸到材料行買了鋁擠型管材,及底板.
將雕刻機的結構先做起來. ^_^
材料行買的板材及鋁擠型管材,這種材料來做簡單的機械結構很方便,只要會鎖螺絲即可完成.
看吧,就說很簡單的!!!!
先將滑台擺位,大概就先這樣.
將Y軸組立起來了.

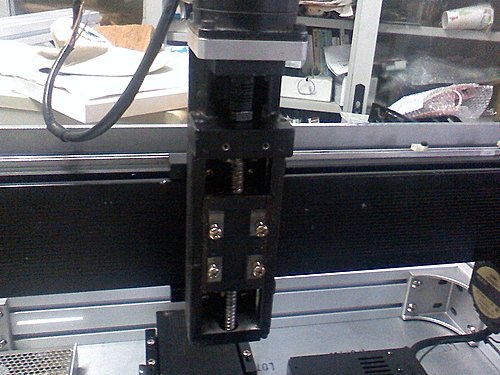

再裝上Z軸,同公司的滑台都留好螺絲孔了,鎖上就好了.
比較麻煩的就是要如何固定主軸,這個固定座是用之前的CNC小銑床銑的.

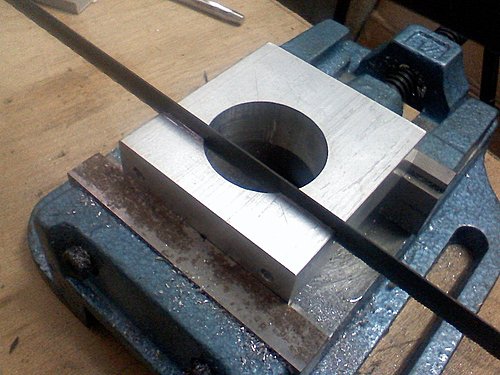

沒有鋸台,但雙手是萬能的,用手鋸慢慢鋸就是了

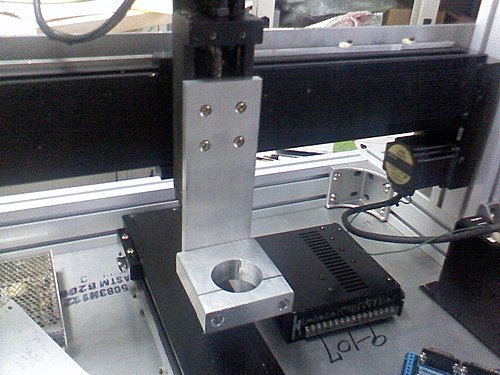

Z軸裝上主軸固定座.

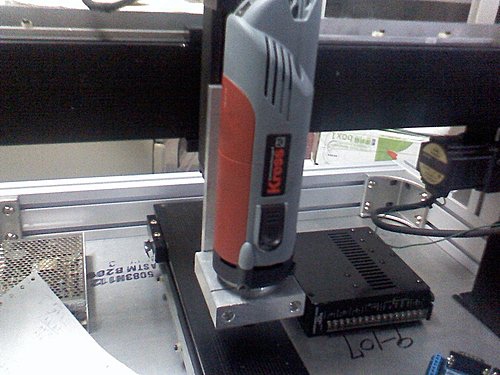

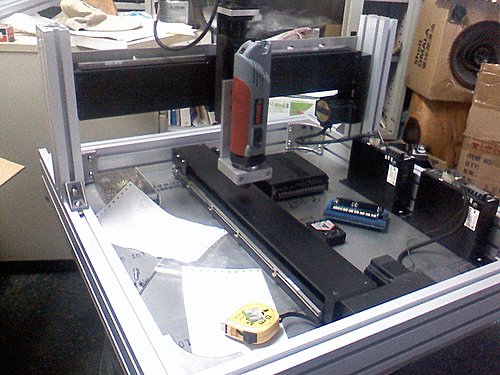

試裝上KRESS的主軸.

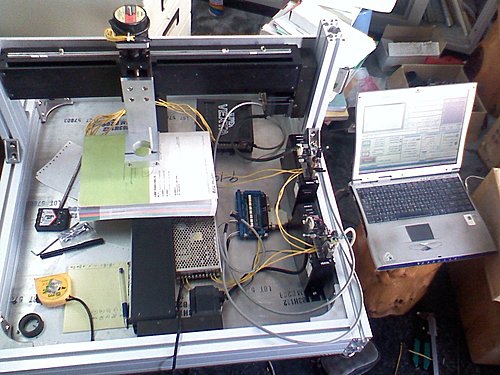

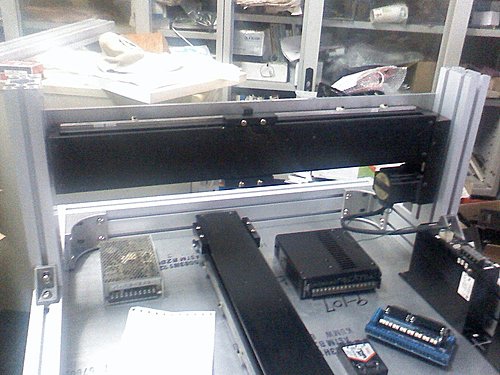

整組雕刻機的概況,接下來就是控制系統的測試了.

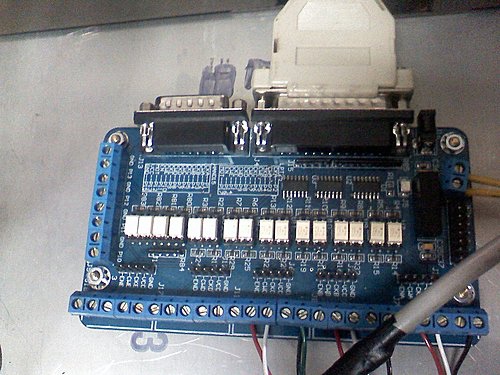

淘寶網買的printer界面板(mach)

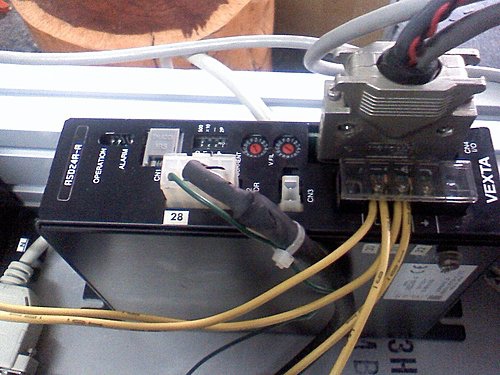

VEXTA的五相步進馬達驅動器.
測試中的滑台.

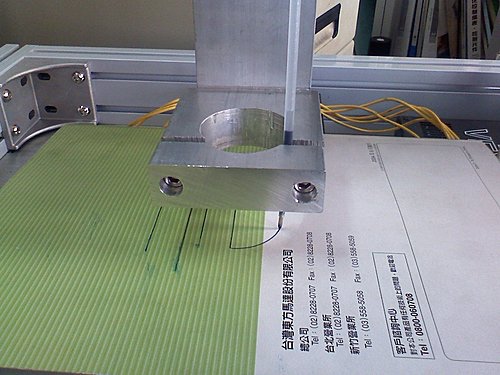

先夾隻原子筆心畫個圓,測試看看!!!

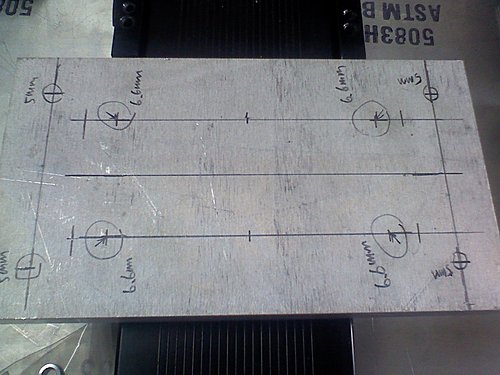

製作滑台和工件固定板的轉接板

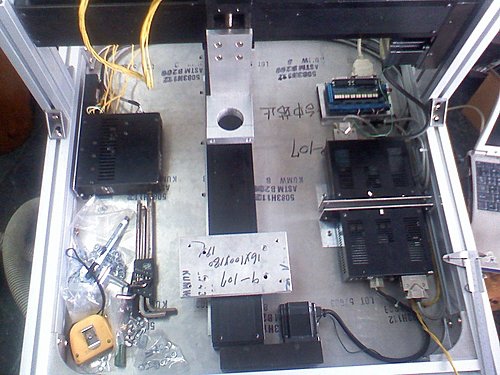

此時,控制器等也都固定及配線完成(Z軸除外)
先擺上工件固定板做做樣子

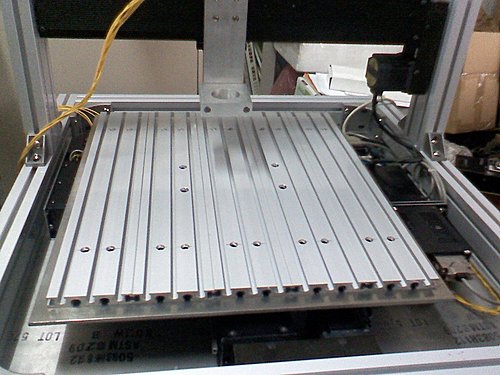

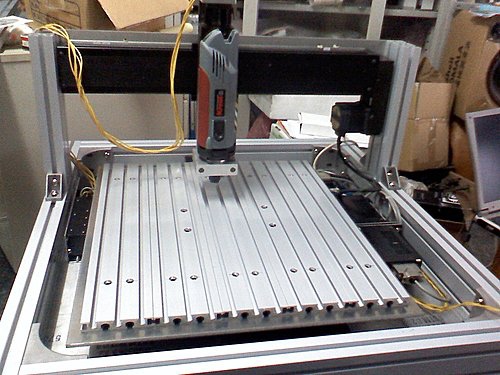

槽狀鋁型板可以裝上固定螺絲,用來固定工件用.

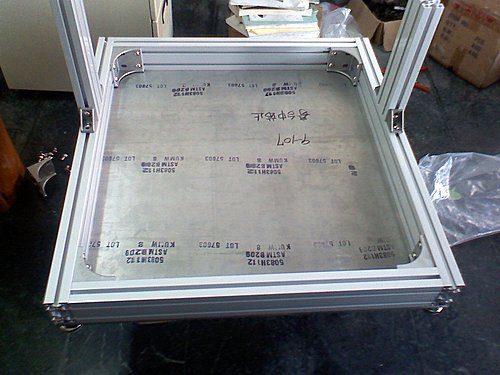

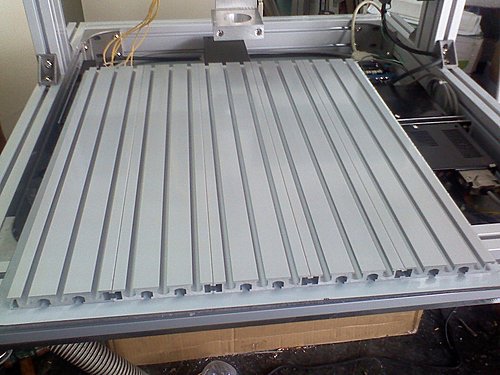

將工件固定板鎖上X軸的滑台了,整個雕刻機的結構完成有9成了.
接下來是封板防塵的工程,這個就要用這部雕刻機來切割鋁板了.
除了防塵封板外,還要加上急停斷電的開關及介面板的輸出部份.
Z軸還要加上履帶型導線器(Y軸移動)
........
...........
離正式完工應該還有一段時間吧!!!!!
不過也可以工作了...

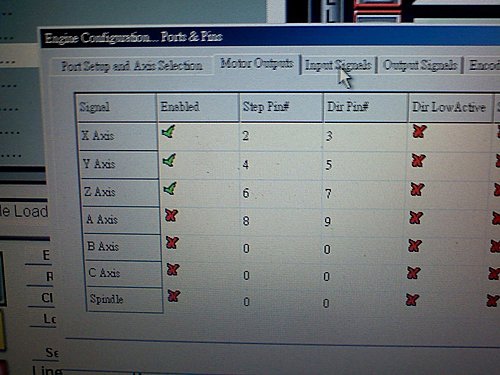

進入mach3先設定單位及每一軸的定義接腳.

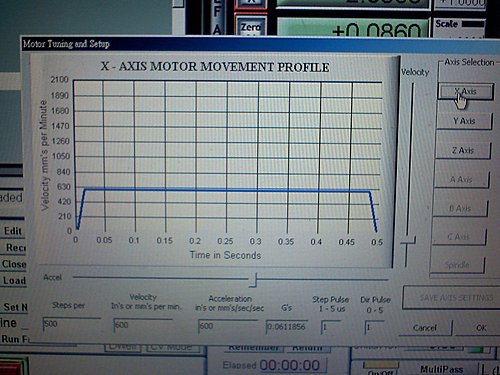

重要的是這個...馬達參數
每移動一個單位要走的pluse數,意思就是.看你的馬達轉一圈的pluse數,還有螺桿轉一圈的移動距離而定.
先這樣了,工作去了.
下星期還要處理2部22F的電梯呢!!!!!!!!
謝謝關心!!!!
3/25
這是要改裝真空管DAC要用的鋁板,要開一個直徑19mm的圓孔來固定9腳管座.

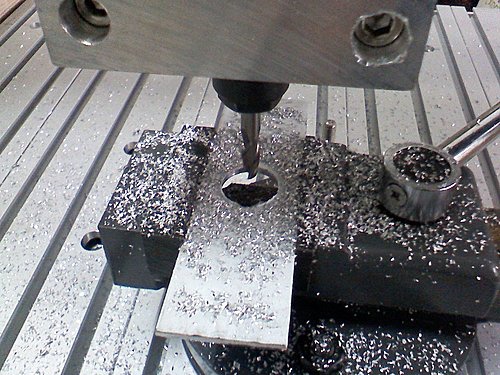

寫了個G CODE,在MACH3上試跑看看.
像這種簡單的加工,試用板的MACH3就很好用了. ^_^

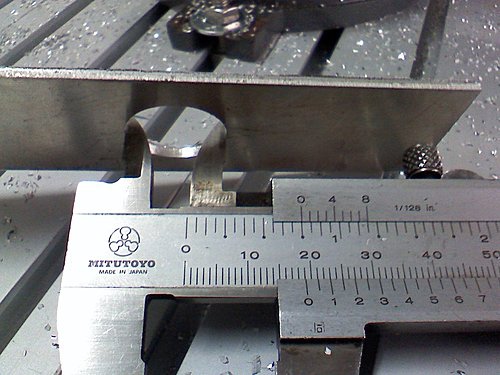

銑完圓孔後,應網兄要求公佈精度,量了一下直徑19mm,不多不少.
斷面也滿光滑的.
再來的DAC可以有新的進度了....
3/31

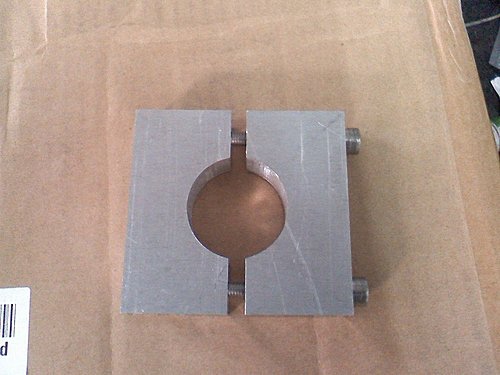

預計要做一個手提電鑽的MOUNT
應網友要求,要看看精度.買了數位游標尺(好用但沒電就完了)的電池.

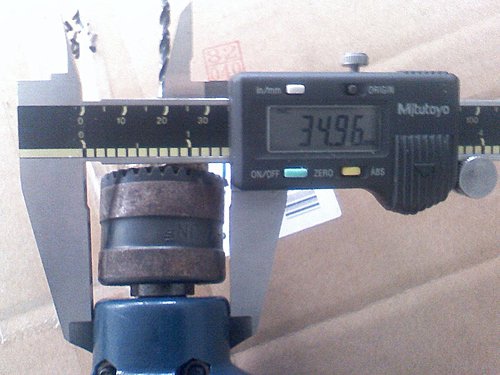

電鑽欲固定處,直徑是34.96mm.
預計在16mm厚的鋁板上開一個35mm的圓孔.

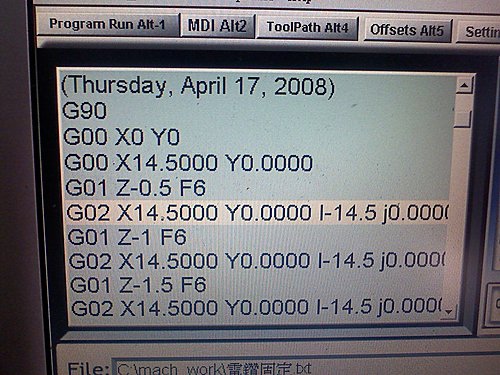

扣掉銑刀的直徑6mm,寫了個G CODE,用銑刀畫一個半徑14.5mm的圓.
(14.5mm+3mm)*2=35mm
每次Z軸進刀0.5mm,速度F6

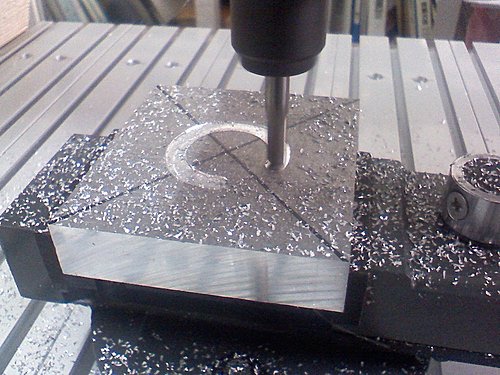

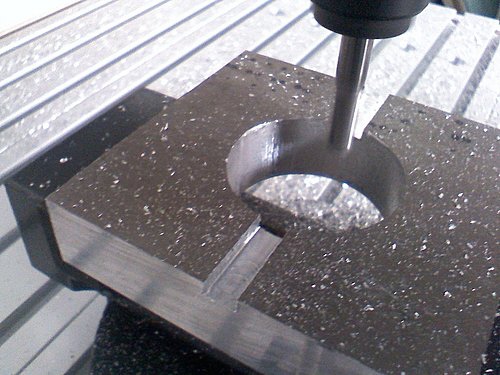

開工了......
整個G CODE跑完,這個MOUNT也做好了,量了下尺寸.

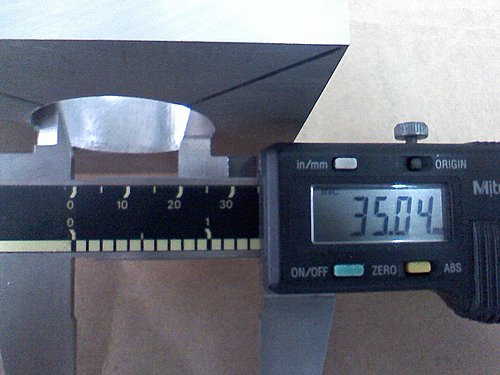

35.04,多了4條（0.04mm）.
這個精度應該可以了.................
這次沒用手鋸了 ^_^
第一部完工....
