我的4395DAC掛了,檢查了一下電路,判斷是CS8414的接收晶片出了問題.

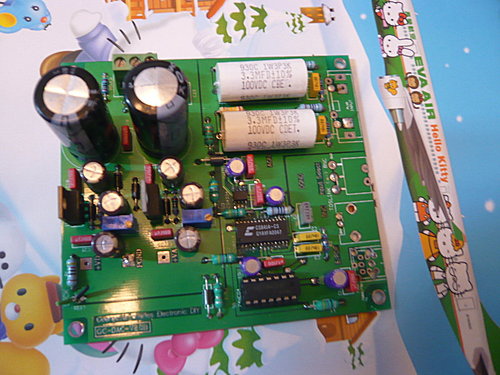

SMD的零件很難搞,所以只好在露天上買了一片網友淘汰下來的DAC(CS4334)
這片DAC的介紹請看這裡GC-DAC-V2.0
我覺得影響DAC最大的因素在後段的LPF.所以,以我個人來說,用哪種DAC晶片都可以.......

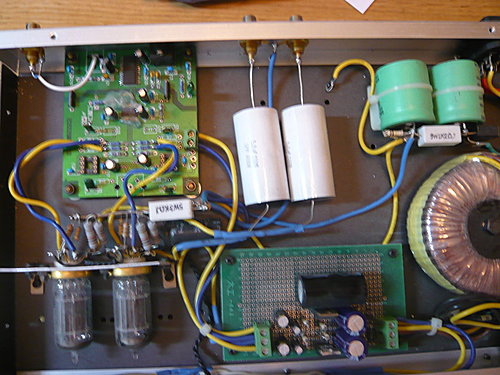

已陣亡的真空管直接交連輸出的4395DAC
這次的主角,預計也是要改成真空管直接交連輸出DAC
沒辦法就是愛上這個聲音.

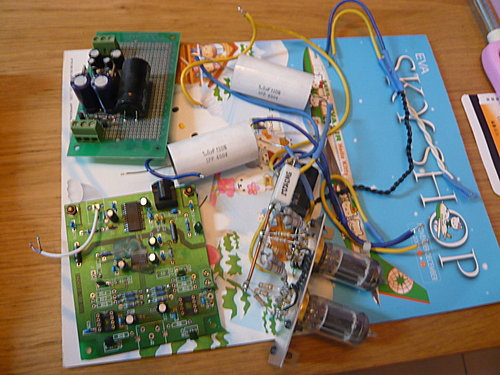

全部拆掉重新練過.....
但練功之前要先確認買來的DAC是OK的,原賣家的焊工不怎麼好,先能唱歌後再談其他的問題了...

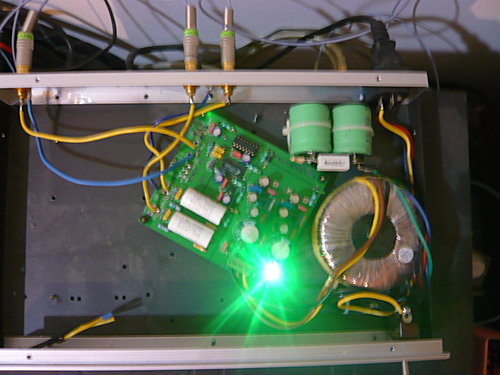

先簡單的接線測試一下,DAC是OK的,但聲音....
聽慣了原先的4395,嗯.....
改機之路......
勢在必行
真空管部份還是用5687吧!!!!

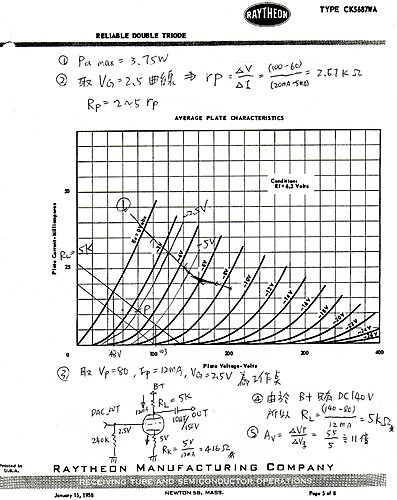

先重從網路上下載5687的曲線圖
1.選擇5687的工作點,5687的最大屏耗為3.75W,先在曲線圖上標示出來.
2.由於DAC輸出部份交流信號浮在DC2.5V上,交流信號應是在0~5V間變化,所以我們的Vg曲線應是2.5V
此時的rp=dV/dI近似2.67k ohm ,屏阻約在2~5倍的rp .
3.取Vp=80V,Ip=12mA,Vg=2.5V為工作點,依次計算出Rk=416 ohm
4.RL=5K (2W) ......
5.Av=dVp/dVg=11
所以這是個有電壓增益LPF,我喜歡這種非主流的架構.
配合我的0.7W輸出的5842-DC-71A後級放大.
整個系統就只剩下這個LPF的輸出交連電容了.
所需的零件數值都計算OK了,再來就是到小鎮上的電子材料行買材料了.
3/27
整個tube LPF的部份就僅有4個電阻,4個電容(雙聲道)一顆5687真空管,夠精簡了吧!!!!!

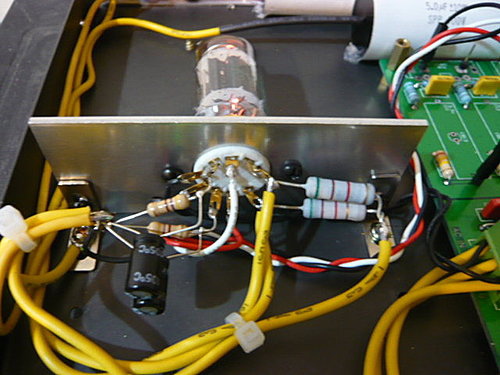

真空管固定片是我的CNC雕刻機做的,精度還不錯.

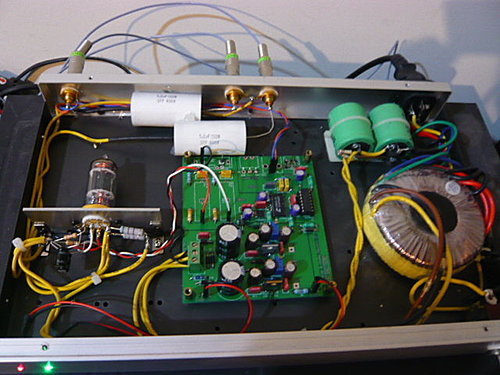

整機完成了... 黃顏色的配線是電梯試車剩下活動電纜線
後面白色的交連電容,是我的音響系統中唯一的交連電容...
改天找些不同電容值的油質電容並上去,聽聽在別的網站討論區上說得飛天鑽地的聲音....

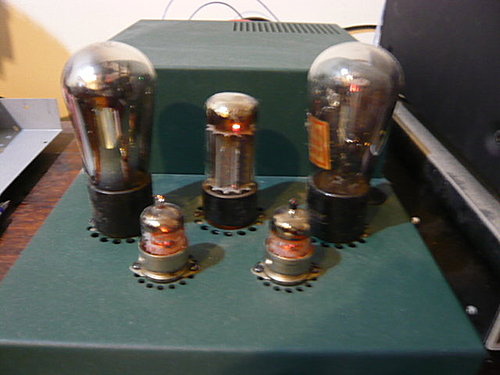

同場加映,目前用的微小功率後級(5842-DC-71A）輸出功率700mW
