今天和同事兵分兩路修改電梯控制盤
我到斗南,同事兩人在台中.......

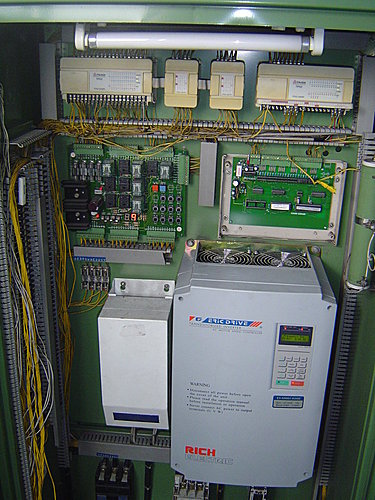

原先的電梯控制盤,採用台安PLC+RICH變頻器

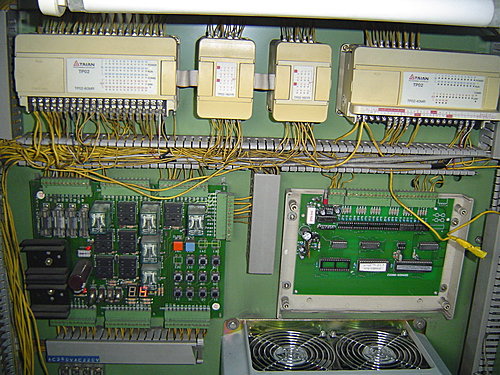

原控制盤近照


經過一番的努力,終於在下午4點完工(電梯公司公告施工至下午5點).
完工後,看著公告,笑著對電梯公司的老闆說,你也太看的起我們了...  公告這麼短的時間,還好沒漏氣
他們也笑著說,我們也從沒讓他們失望過......

回程時順便打個電話問問台中的同事進度如何,搞不好他們更早就休息了.

得到的結果是..... 踢到鐵板....變頻器的PG卡要換,line-driver輸出,要換成open-collector輸出
著床開關是早期3顆式近接.... 這個也要換..
看起來我幸運多了......
不過我還是要再跑一趟,因為當初沒說有語音模組,在加上語音模組跟我們的規格不符
先寄給廠商看看能不能修改後,還要再跑一趟.....

明天帶飲料過去探班.....

4/15

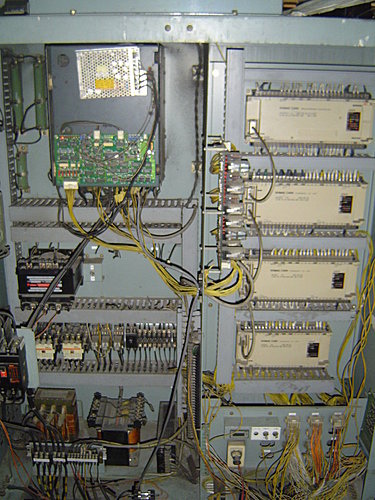

KUMA電梯的控制盤OMRON C40 PLC+SUMITOMO向量型變頻器
這是隔壁台的電梯,今天探班時已變成下面相片中的樣子了...

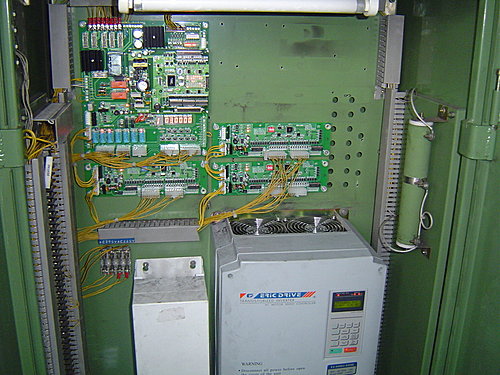

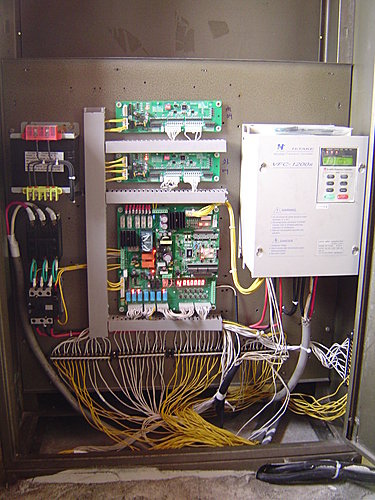

更改後的控制盤,看起來簡潔了許多.
升降道中也一樣,原先是一堆的遮板,現在簡化成每樓裝設1組遮板即可.

到現場時同事們也做的差不多了,就聊個天吃個便當就走人了,沒幫到什麼忙...

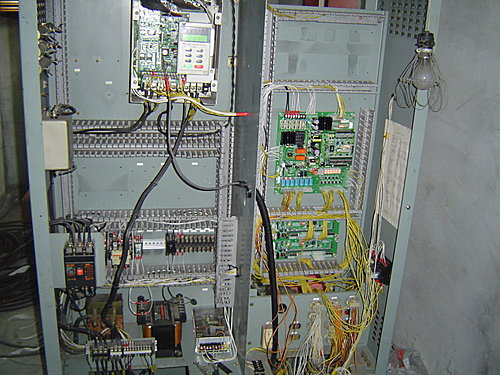

在附近工地,客戶自己修改的控制盤,原先是PLC+ACVV控制器.
順道過來參觀參觀.

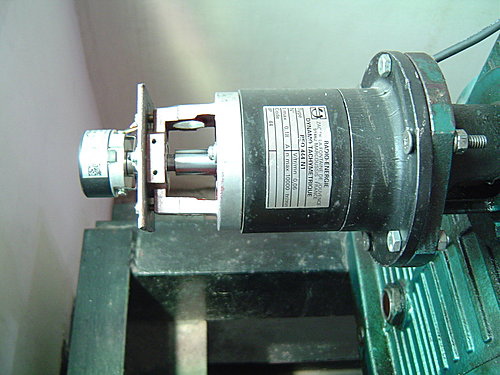

將原有的轉速發電機,用車床車掉一部分,裝上變頻器用的ENCODER.
ACVV改變頻器比較麻煩的就是這個ENCODER的裝設,今天又學了一招.....
