今天接受同業委託修改一部870的控制盤.
870的控制系統,他的特點是全串列系統,所需的活動電纜線不多.一條24芯的電纜就足夠了.
沒關係,我們有特殊的兵器來應付.
丟一片LN-32在車廂上做傳輸. ^_^
這樣最少所需的活動電纜線是13芯(不含對講機線路)

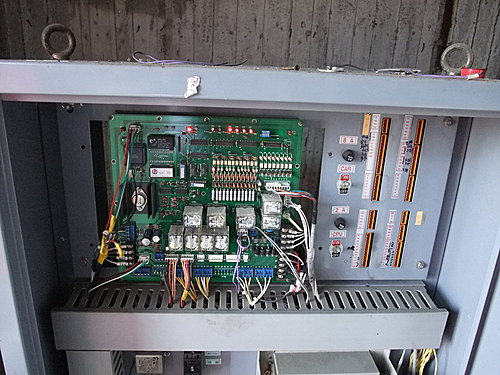

870電梯控制盤正面

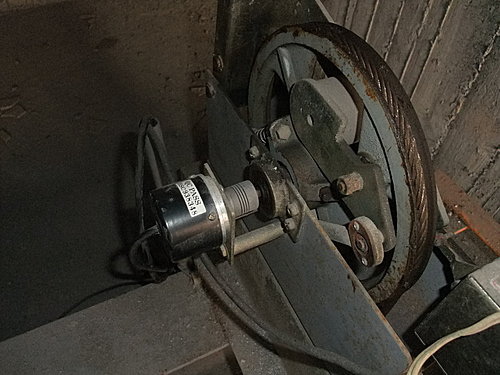

870一定要用這種附軸心的調速機,方便裝設ENCODER來讀樓高資料用.
也可以用變頻器PG卡除頻輸出來計算,由於程式設定的原因,且要配合主牽引輪的直徑和齒輪箱的減速比去換算除頻數值.
我們的系統就比較簡單,讀樓高資料時,程式直接換算,控制板自己判讀學習. ^_^

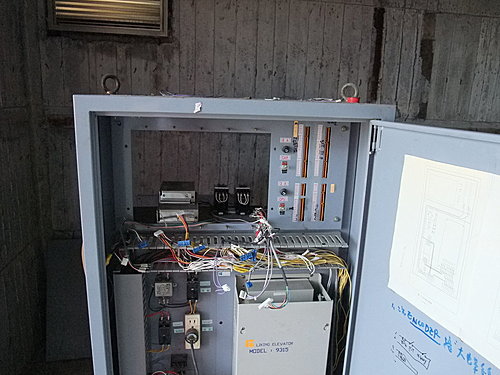

第一步當然是拆光光了,但只拆控制板的部份,變頻器還要繼續用.
第一次跟同業電話中聯絡時,請他形容這個變頻器的廠牌和型號時,講了老半天還是搞不清楚.
結果,到現場一看,原來是YASKAWA 616G3的變頻器. 只是上蓋板印上他們公司的標誌.
還有看過OMROM品牌,YASKAWA內裝的變頻器呢!!!

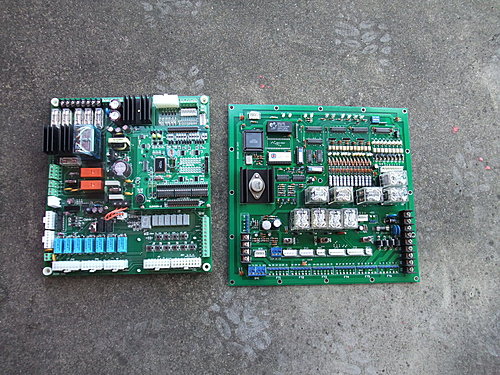

我們的控制板和870,今天拆的870是原版 , 因為還有看過無授權複製品.

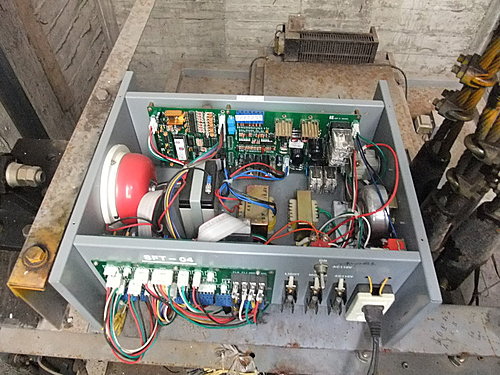

870的廂上箱,內有電源板*1 , I/O板*1 , 傳輸板+門控板*1 .

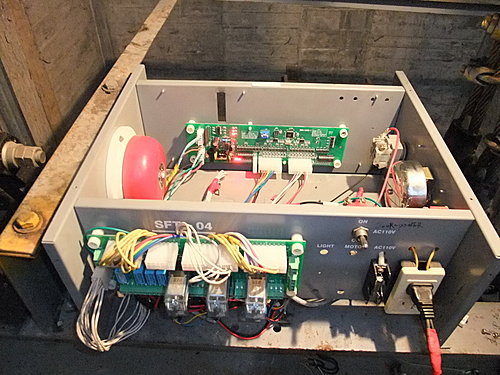

還是拆光了,換上我們的 I/O板和LN-32傳輸板 .
突然發現,廂上箱擺這樣也滿好施工的,要查修線路也方便. 不過有點怕漏水.

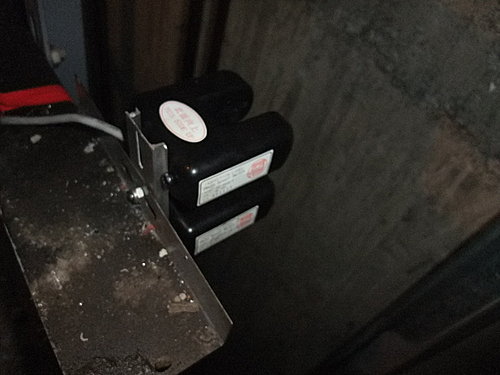

著床開關也由原先的一個U型光電改成兩個U型光電, 只能說 鋁軌 真是太好用了.

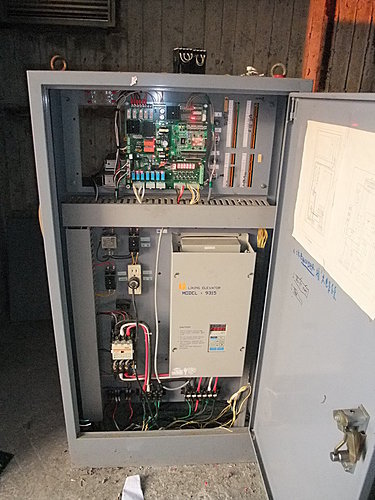

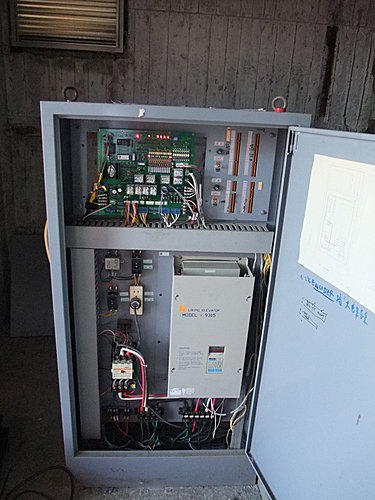

終於完工了.
除了控制板外,其餘都是原先的零配件.
