之前的大雨,因為防水工程沒做好,雨水淹過樓地板,沿著升降路滴到電梯的主控制板上,造成主控制板燒毀.
因為某些原因,原廠無法處理,輾轉聯絡到我們.

到達現場時,也不敢判定PM控制器是否也有進水????
等水乾後送電測試,初期判定是主控制板掛了,而PM控制器的情形如何還要等換掉主控制板後才能測試?

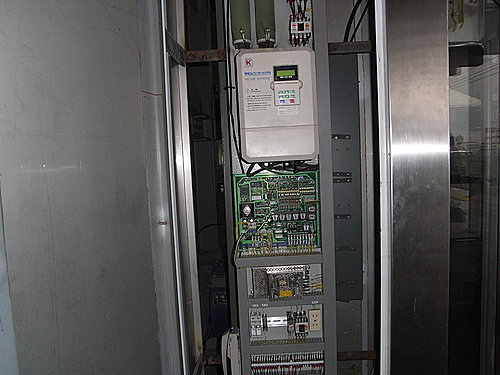

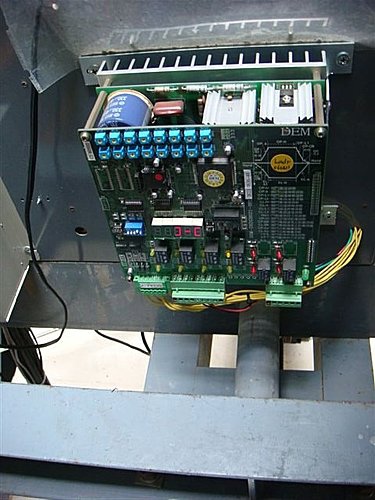

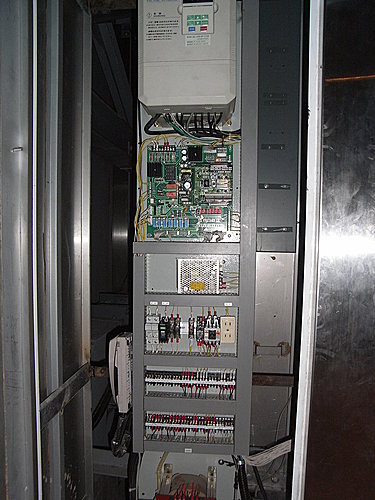

無機房電梯,PM馬達控制系統

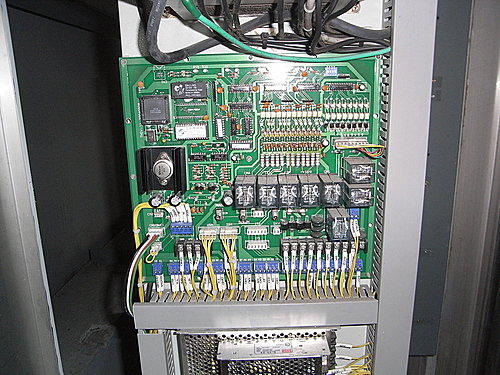

喬騰870電梯主控板


喬騰870系統的廂上傳輸部分是和其他公司ST-870系統最不一樣的部分.

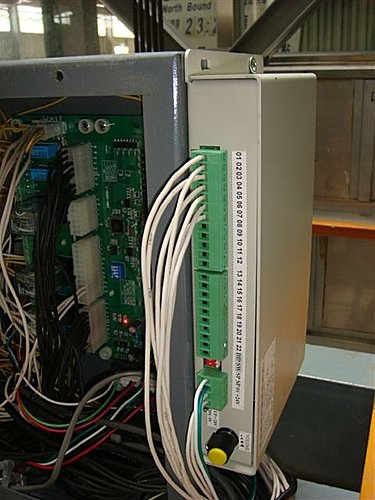

喬騰廂上傳輸板+語音播報器

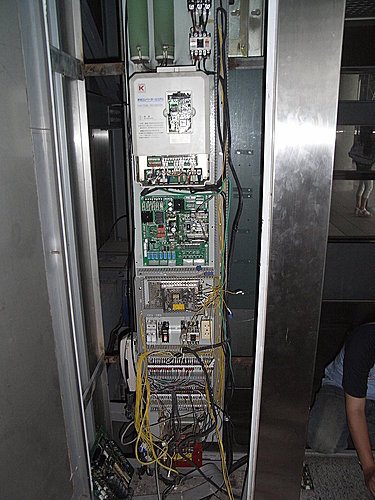

拆掉870的主控板後先擺一旁,裝上我們的控制板.
由於是公共場所,怕萬一試運轉時PM控制器爆掉時會嚇到人,所以一直等到較沒人
時才開始試運轉,運氣不錯.     PM控制器是OK的.        ^_^
第一天先做到這邊了,休息去了

第二天又開始了接線,查線的工作.

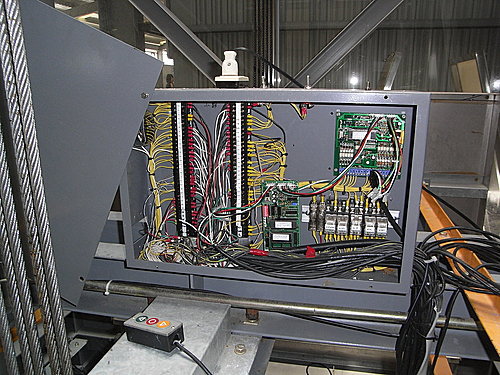

車廂上的接線,廂上I/O板+LN-32(轉接語音模組)+九大語音播報器


沿用原有的變頻門控制器

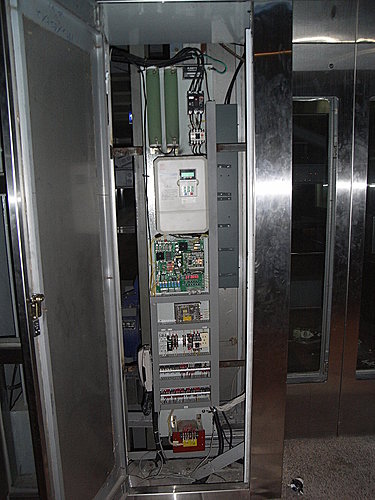

完工了


控制盤近拍,看起來和原先控制盤的差異不大吧!!!     ^_^

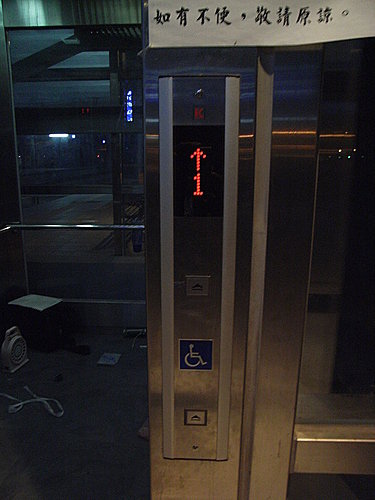

改裝後的點矩陣顯示面板(附殘障叫車).

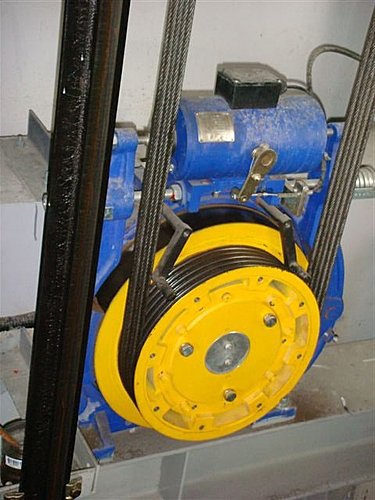

永磁同步馬達主機


永磁同步馬達是近年非常熱門的電梯主機,效率高,且省能源,直接傳動不使用減速機.
就沒有齒輪油更換或污染的問題.
