這是第二次修改這型式的電梯控制盤了.
第一次是兩部連控,但是已是變頻器驅動.
這次則是ACVV驅動器,ACVV改變頻驅動器最麻煩的是要將轉速發電機換成encoder.
其實不加encoder也可以,但會花更多的時間來調整 V/F 曲線來配合馬達.
而且不一定可以達成需求.要求舒適感,加encoder做負回授是最簡單的方法了.

還好這次找的到原廠的encoder轉接座.
就比較不會那麼麻煩了.
但還是遇到一點問題.

這家電梯公司用的顯示器是共陰(每一點輸出+24v）,跟第一次修改的不一樣.
第一次用的面板是共陽(輸出0v）而我們慣用的也是共陽(輸出0v）.

為了這個所以用了一片relay接點輸出的樓層解碼板來解決這個問題..
可以輕易的更改relay輸出的共點來改變輸出為0V或+24V.

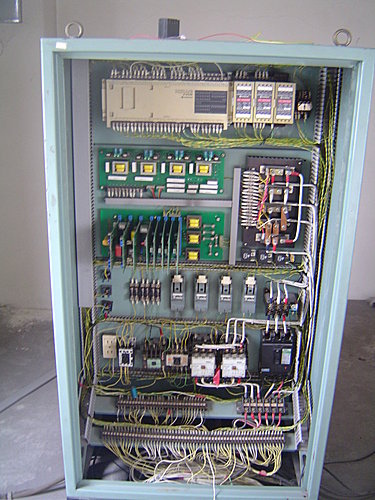

採用HITACHI E-TPYE PLC的電梯控制盤,這型PLC早已停產了.
有個客戶曾為這型PLC做了相當大的庫存. ^_^

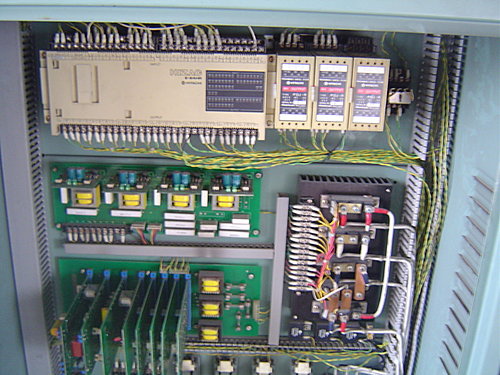

來個近照.

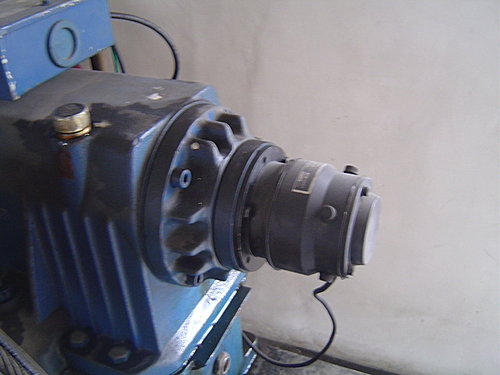

ACVV用的轉速發電機


六角柱狀的軸心.

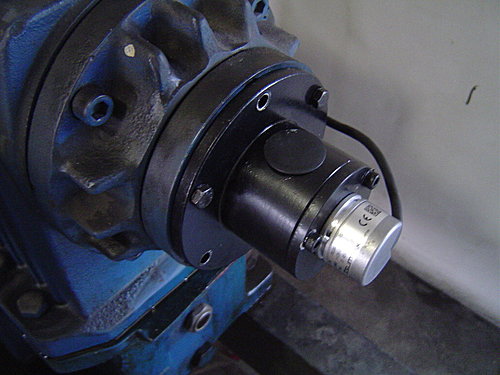

主機廠商販售的encoder轉接座.

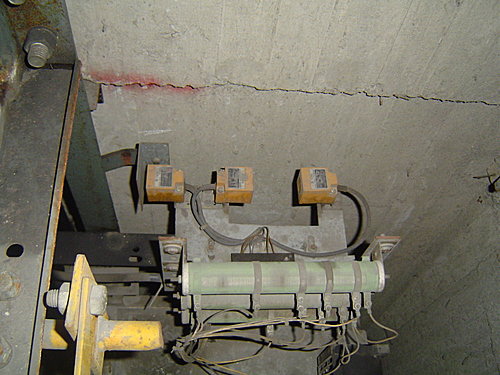

原廠使用3個近接開關作為停車及換樓檢出用.

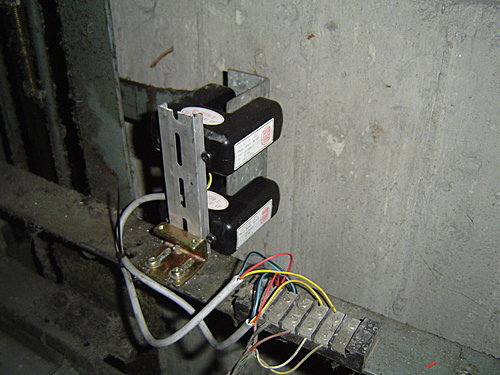

改成U型光電,自控行販售的鋁軌很好用.

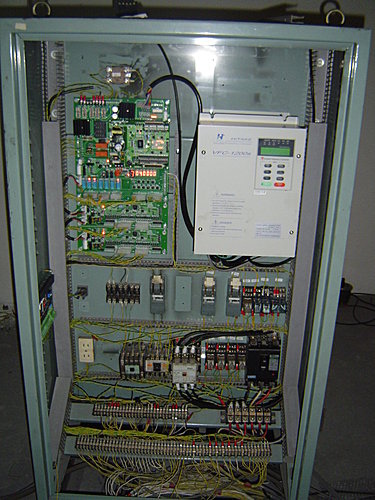

完工照.
車廂上只動到改U型光電部份,門控制電路還是沿用原先的電磁接觸器切換的電路.
然後每個外叫面板及COP面板的按鍵點燈部份需要將極性對換才可以正確點燈.
這部份花了不少時間.
