這部電梯的歷史有點久了,故障的原因是送電後電梯一起動,主電源50A的NFB馬上跳脫.
判斷應該是電路板控制SCR部分有問題,導致電源兩相間短路引起的.

因為這型應該找不到零件更換了,若有也應是改修下來的拆機品,所以建議客戶更換新型的變頻式控制系統.

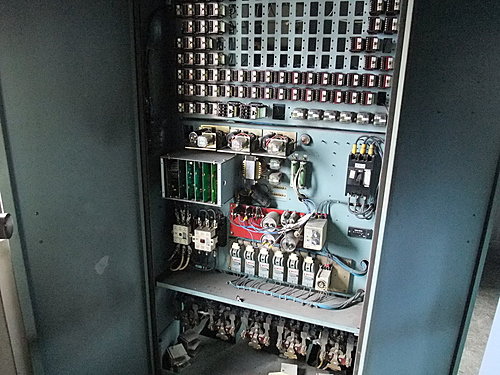

HITACHI DB1的控制盤,密密麻麻的開放式RELAY,老實說這型的控制系統乘感都還很不錯.
而且故障率又低.

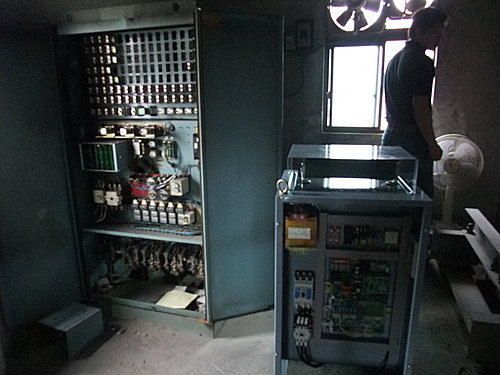

很辛苦的將新控制系統抬上機房,還好我們的控制盤很輕巧,不然搬上機房後應該就可以收工休息了.

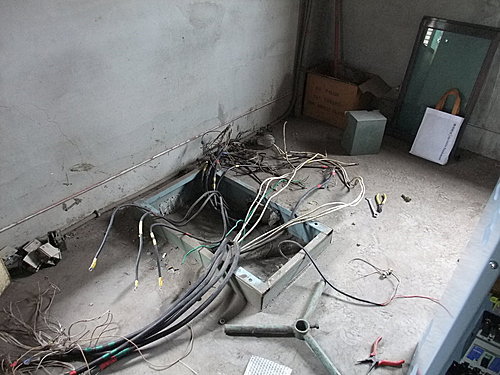

原廠的控制盤很好拆,底部4顆螺絲拆下後再將電纜線分類一下,比較好查線.

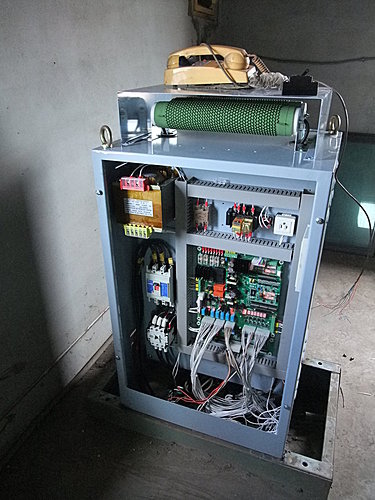

裝上我們自家的控制盤了

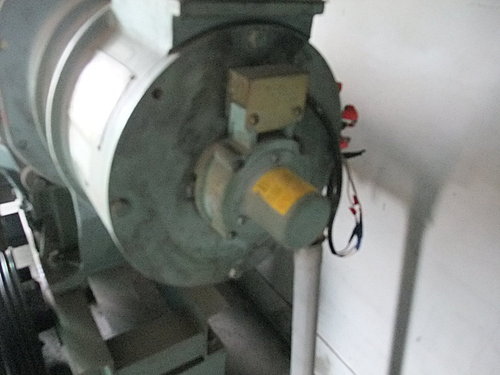

ACVV回授用的轉速發電機

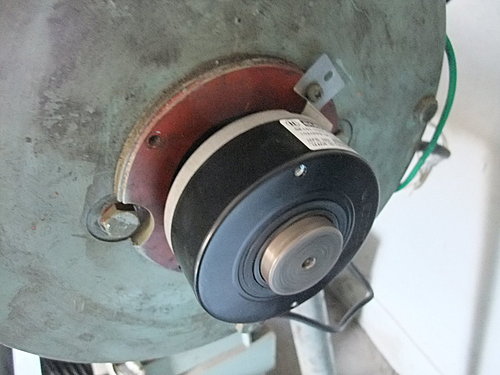

VVVF用的回授ENCODER (40mm)

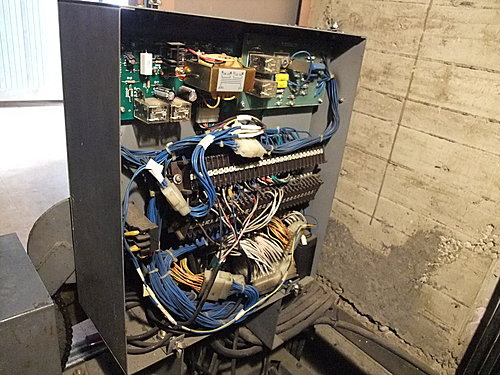

廂上箱的部分,等會兒要全拆掉,只留下對講機和停電燈用的電源供應器.


這裡有兩種型態的磁簧開關,一種裡面有電路板的,另一種沒有,留下兩個沒有電路板的磁簧開關.
其餘的也全拆掉.

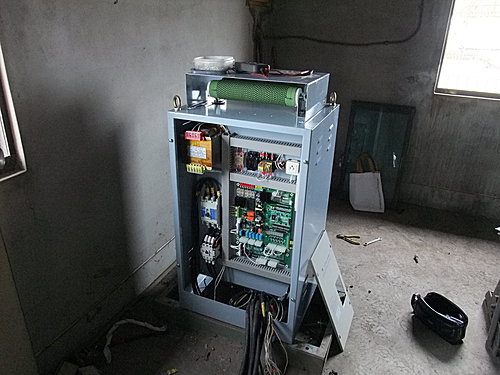

完工了,費了約一天半的時間,換了控制盤+ENCODER+DC 門控制器+磁簧開關座的修改+所有的叫車按鍵.


特別感謝,小林.    因為他前兩天剛好也用我們的控制板修改同型的控制盤,所以.....  我們就不用查昇降路部分的線路了.
感恩啊    .....
