在台灣以富士電梯為名的電梯公司,印象中有4家.....
但只有"富士達電梯"才是日本富士集團的電梯公司.






颱風天雨水從機房通風用的百葉窗吹進來,吹掛了電梯控制盤.

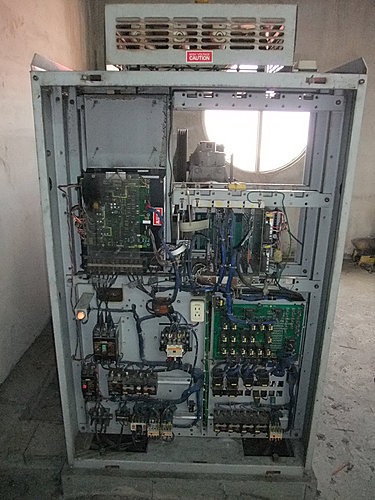

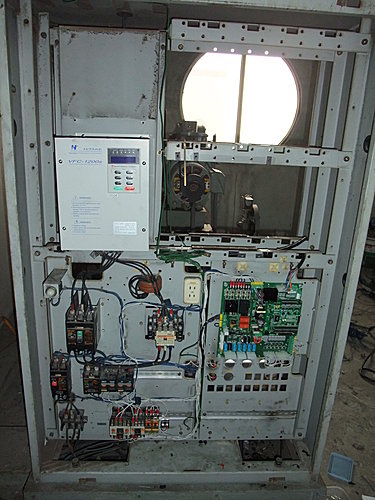

很漂亮工整的控制盤配線.

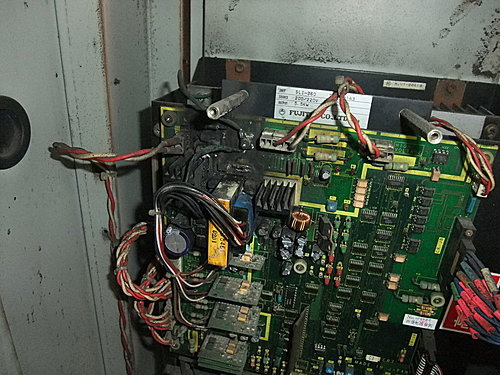

變頻器部份已損壞.

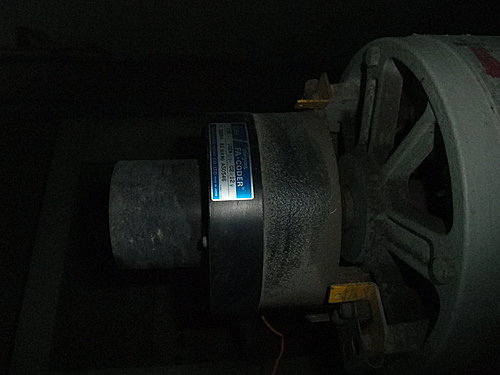

TAMAGAWA 1024 P/R ENCODER

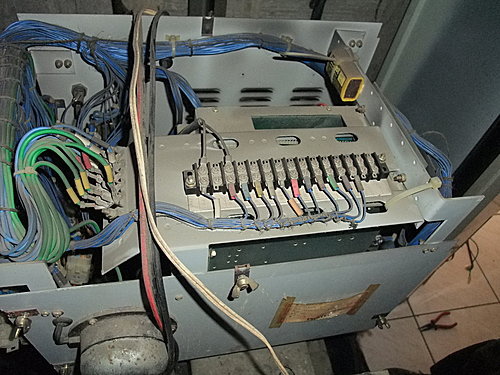

廂上箱

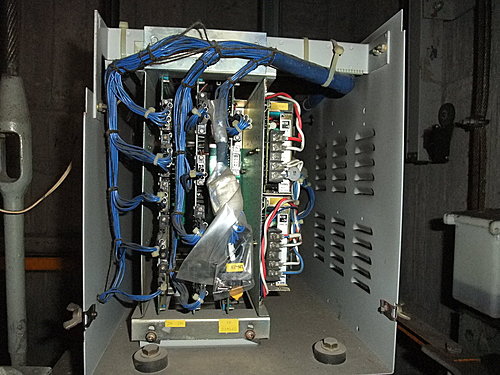

廂上箱內的電路板.

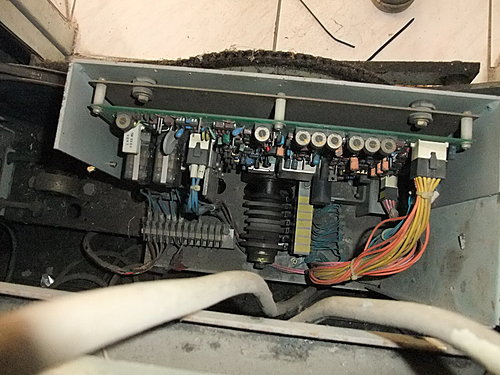

直流馬達門控制板

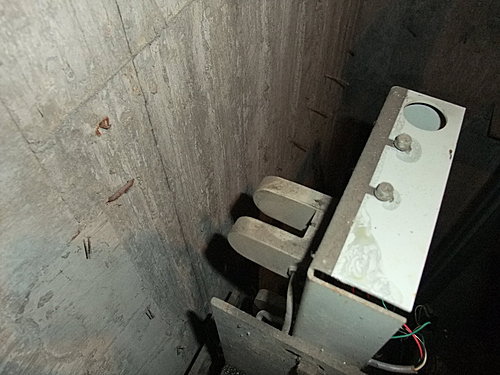

著床光電4顆

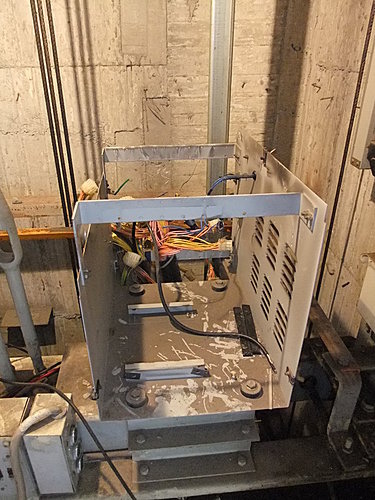

拆拆拆,拆光後的廂上箱


機房的控制盤,也拆到剩下背面的變壓器和幾個電磁接觸器.

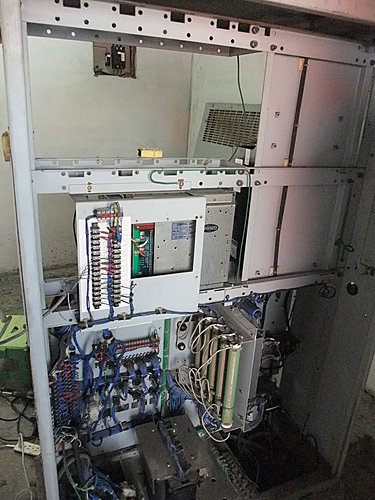

整理配線後,裝上我們家的控制板.

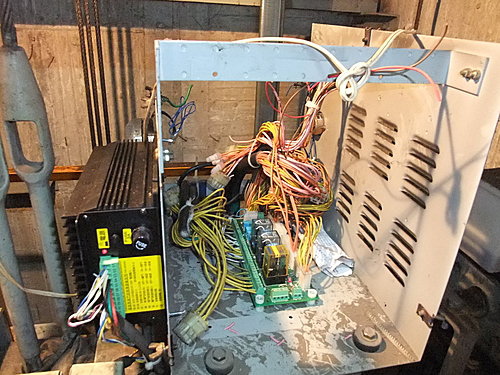

廂上箱裝上我們的I/O板,由於原先富士達的活動電纜線高達30C*3條,所以沒有辦法整理的很好看.
還有取代原馬達控制板的直流門控器.

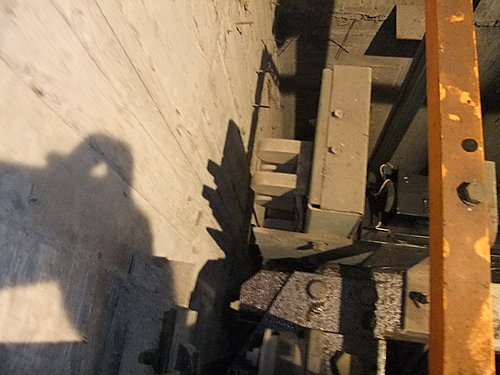

著床光電還是沿用原廠,但數量只剩2個.

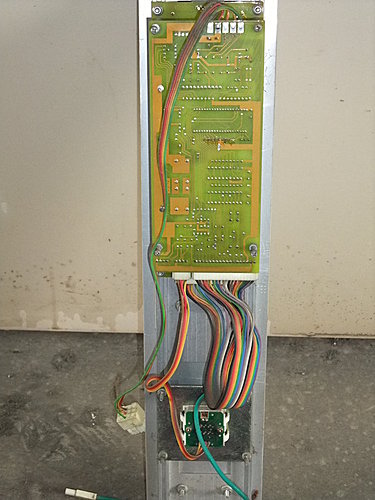

原廠的傳輸式外叫面板.

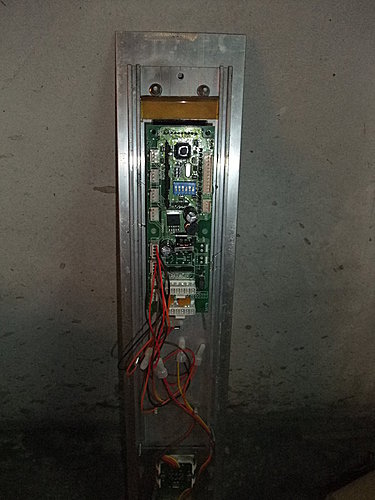

改裝成我們的傳輸式面板,由於業主經費有限,要求保留原廠面板,所以我們在這裡花了不少時間.



原廠OPB面板


我們改裝後的OPB面板,你看得出不同點嗎?????

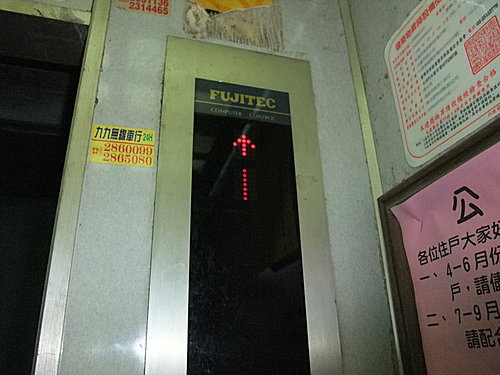

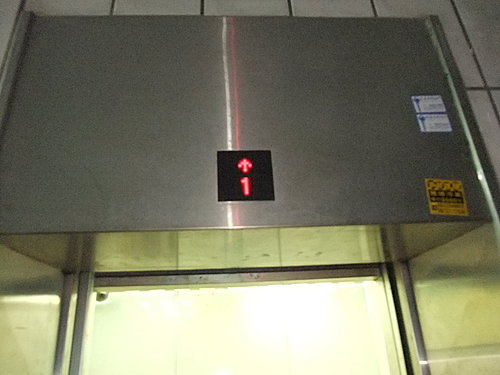

原廠1F抬頭顯示面板.

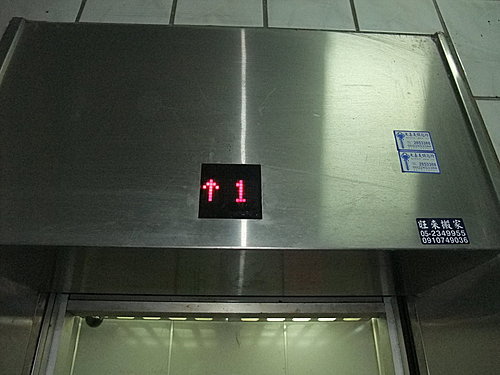

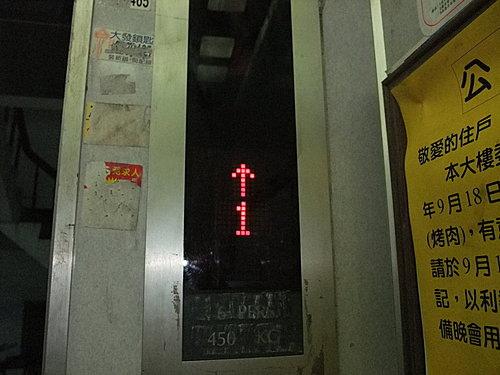

我們改裝後的1F抬頭顯示面板.同樣的,你看得出不同點嗎?????

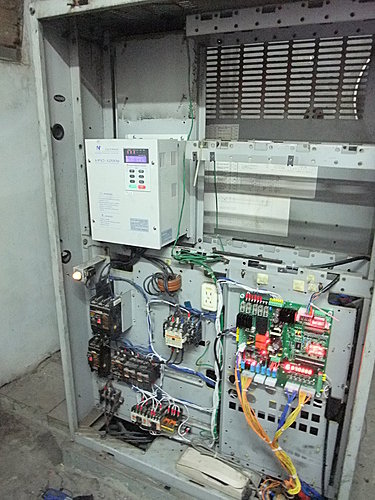

完工圖,機房比較好藏線啦.
所以看起來比較清爽.
富士達原廠的主機馬達很安靜,在機房試運轉幾乎沒什麼聲音,讚啦!!!
