這兩天要修改一部ACVV控制的舊電梯,要在主機上加裝一個encoder,作為變頻器速度回授用.
研究一番後,發現這個轉速發電機兼有主機油封的用途,所以只能將encoder裝設在這個轉速發電機
之後了.
要怎麼裝呢????
沒關係,我有秘密武器 -------- 小車床
先將轉速發電機拆回來再說了!!!!
這是ACVV用的轉速發電機,而目前的電流向量變頻器均要求裝設encoder,作為速度回授元件

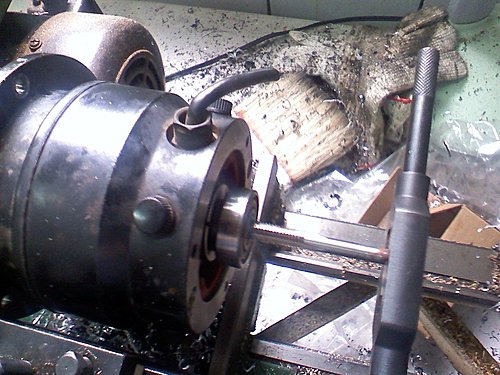

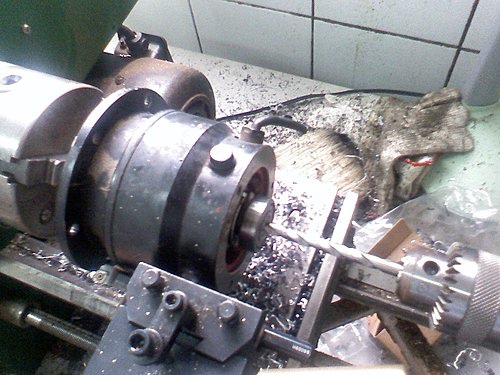

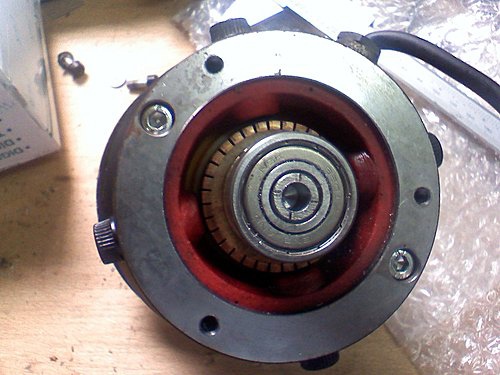

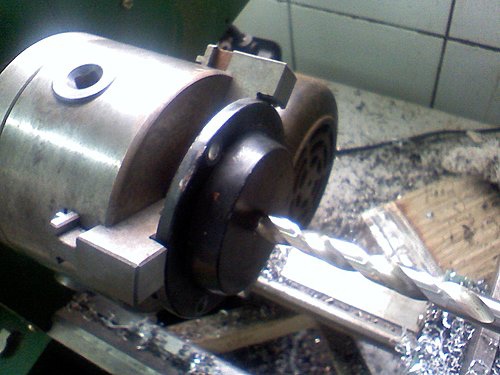

先將後蓋拆下並先鑽孔後用內徑刀擴孔
攻牙,並鎖上一支8mm螺絲,再車外徑為6mm(做的太順手忘了拍照了 ^_^)

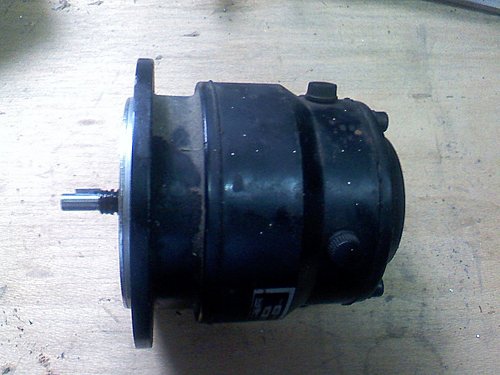

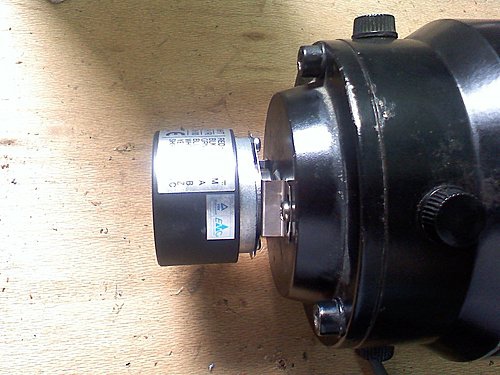

讓原先平整的尾端,加裝一支凸軸,鎖中空軸的encoder.
哈,完工了...
明天到工地試試效果如何.

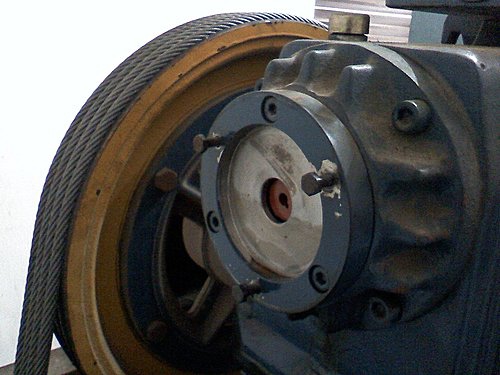

這是原先裝轉速發電機的地方,剛拆下來時還漏出一些齒輪油呢!!!!
所以這個ENCODER一定不能直接裝在這裡.

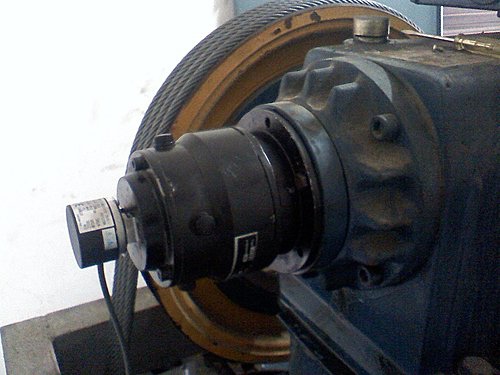

裝上改裝後的ENCODER,我的工作到此結束,剩下來就交給同事繼續努力!!!!
加油了!!!!!!!!!
今天過去探班,快完工了!!!

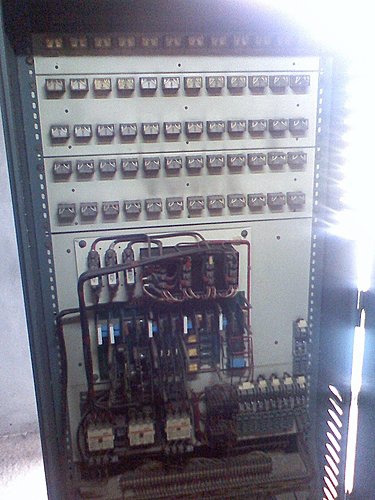

未改裝前的RELAY+ACVV控制盤

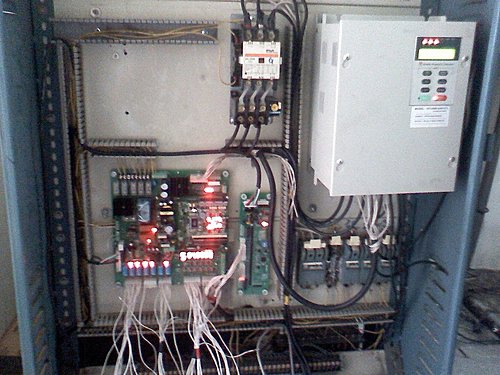

改裝後的控制盤(線還沒整理)
謝謝收看!!!!
